Cấu tạo của Các kiểu máy nén (lốc lạnh)

Máy nén có thể phân loại theo các kiểu như sau: mở, bán kín và kín. Máy nén kiểu mở thường được chia thành 2 loại: truyền động bằng đai và truyền động trực tiếp.

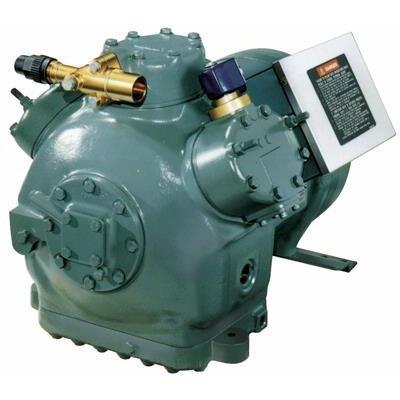

1/ Máy nén kiểu mở:

Máy nén kiểu mở được dùng trong thời kỳ đầu của kỹ thuật làm lạnh. Trong thời kỳ này, một động cơ riêng sẽ dùng để làm quay máy nén. Có 2 cách để nối động cơ với máy nén

- dùng đai truyền động

- Nối trực tiếp 2 trục thông qua khớp ly tâm. (còn gọi là truyền động trực tiếp)

Ưu và nhược điểm:

 -Ưu điểm: Máy nén kiểu hở rất kinh hoạt, có thể thay đổi tốc độ trong phạm vi cho phép, thay đổi dung lượng nén, có thể dùng nhiều kiểu chất làm nguội khác nhau, có thể dể dàng thay thể các bộ phận khi sửa chữa.

- Nhược điểm: Thân máy được chế tạo bằng gang đúc nên rất nặng. Phần làm kín trục thường là nơi rò rỉ chất làm lạnh và dầu. Việc chỉnh thẳng trục li tâm thường rất khó khăn và tốn nhiều thời gian. CHi phí chế tạo máy nén kiểu này thường cao, trong hoạt động thường nhanh mòn ở đai truyền động và có tiếng ồn lớn

Hiện nay, Máy nén kiểu mở chỉ được áp dụng trên máy lạnh dành cho xe ô tô, các hệ thống làm lạnh bằng NH3, tủ cấp đông lớn trong siêu thị.

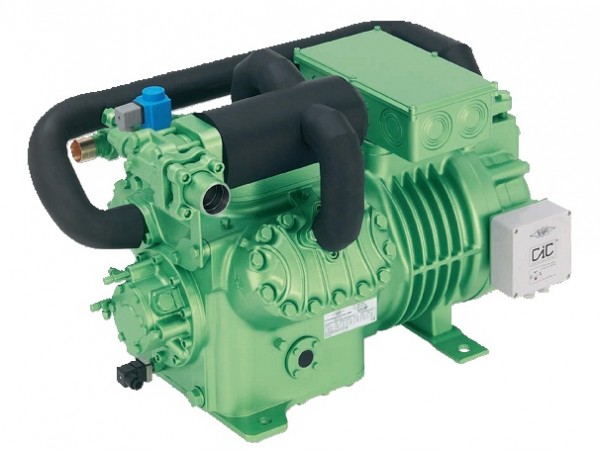

2/ Máy nén kiểu bán kín:

Kiểu máy nén này truyền động bặng động cơ điện lắp ở trục khuỷu máy nén. Động cơ được đặt bên trong thân máy. Động cơ được đặt bên trong thân máy,  Đôi khi động cơ và máy nén được lắp chung 1 hộp, không cần sử dụng các bộ phận bên ngoài. do đó tránh được các vấn đề của máy nén kiểu mở. Động cơ được chọn phù hợp với tải của máy nén. Đầu máy, nắp stator, các tấm đế, cá nắp hộp đều có thể tháo rời được, cho phép dể dàng dể sửa chữa và thay thế

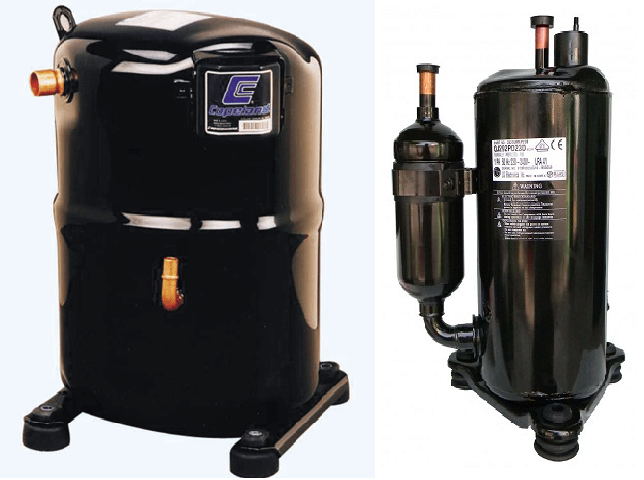

2/ Máy nén kín:

Máy nén kiểu kín đôi khi được gọi là động cơ - máy nén khí. cho phép làm giảm kích cở và chi phí chế tạo. Máy nén kiểu này thường có khối lượng lên đến 25 tấn. Động cơ và máy nén được lắp chung 1 trục, sự khác biệt là máy nén được chế tạo bằng thép dập định hình, được là kín bằng cáhc hàn 2 nửa mới nhau.

Đối với máy nén kiểu kín, thì thường không được sửa chữa khi hư hỏng mà chỉ được thay thế. Vì thân máy được hàn kín, nếu muốn tiếp cận động cơ bên trong phải cắt ra mới làm được. Kiểu lốc lạnh kín này được ứng dụng rộng rải, từ máy lạnh, tủ đông, tủ mát, tủ lạnh....chi phí sản xuất thấp và hiệu quả cao hơn, cho nên người ta thường sử dụng loại máy nén này hơn.
