Hướng dẫn lắp đặt thiết bị định vị Adsun TMS-T89

Chia sẽ:

Adsun TMS-T89 là thiết bị đã được nhà nước cấp phép theo tiêu chuẩn số 04-SXLR/2015/TCĐBVN, có thể gắn cho nhiều loại xe: xe hơi (Ô Tô), xe khách, xe du lịch, xe tải, và còn có thể quản lý xe taxi. Bạn có thể quản lý online (quản lý từ xa) với nhiều tính năng vượt trội. Thiết bị giám sát hành trình Adsun được sử dụng rộng rãi và được rất nhiều ý kiến đánh giá cao về chất lượng

Trước khi lắp đặt nên gọi về bộ phận trực mạng để khai báo xe, những thông tin cần là: số Series thiết bị, số SIM, biển số xe, loại xe, thông tin tài xế (số GLPX, số điện thoại)..

thiết bị định vị Adsun TMS-T89

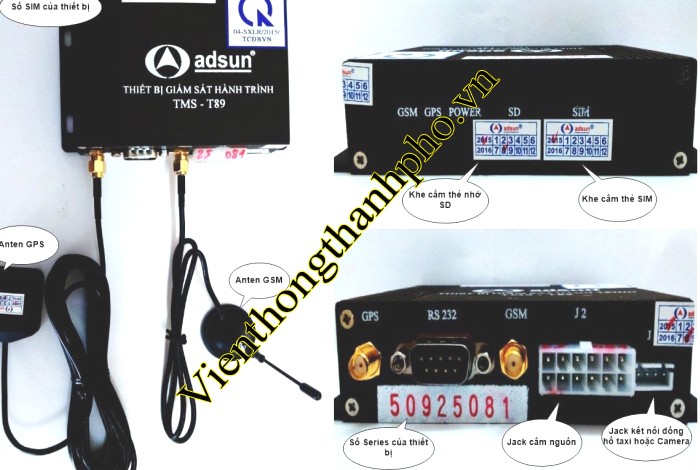

Các cổng kết nối của thiết bị:

ANT-GPS: Kết nối với anten GPS

RS232: Kết nối với đầu đọc thẻ tài xế.

ANT-GSM: Kết nối với anten GSM.

J1: Kết nối với đồng hồ tính cước taxi hoặc camera

J2: Kết nối với dây cáp nguồn.

Lưu ý: - Tem Hợp Chuẩn (04 – SXLR/2015/TCĐBVN) trên bộ định vị không được rách hay trầy xướt, khi Thanh tra giao thông kiểm tra nếu phát hiện sẽ bị phạt.

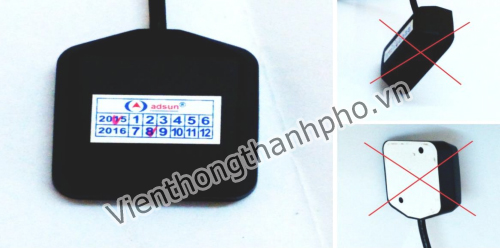

- Khi gắn anten GPS phải đặt anten trên mặt phẳng, hướng thẳng đứng; không đặt nghiêng hay nằm dưới lớp kim loại.

lắp đặt định vị Adsun TMS-T89

Vị trí gắn SIM, thẻ nhớ và các đèn báo hiệu trạng thái:

SIM: Khe cắm SIM card

SD: Khe cắm thẻ nhớ MicroSD

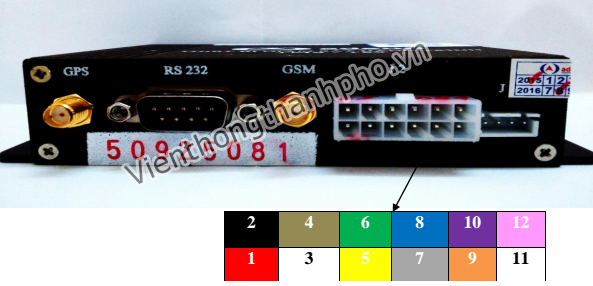

Cách lắp Adsun TMS-T89

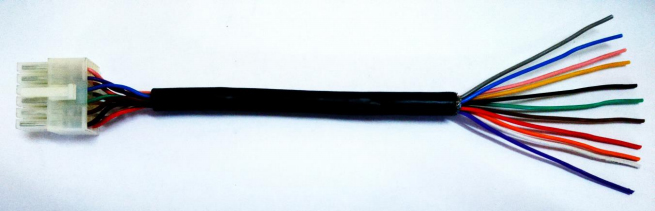

Dây kết nối Adsun TMS-T89

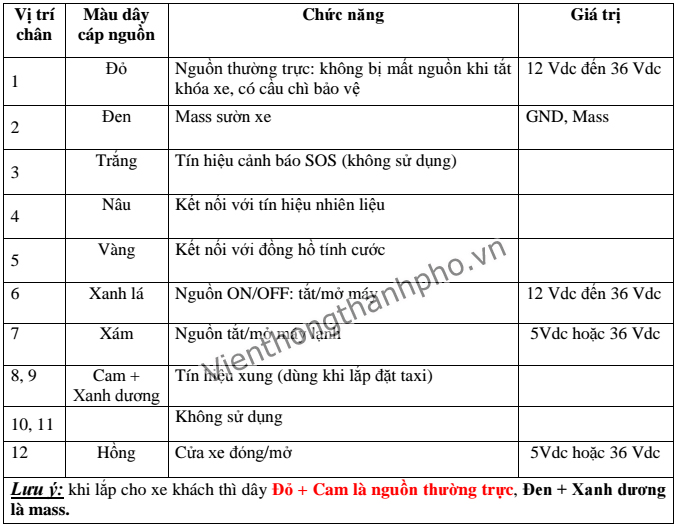

Bảng mô tả chức năng các vị trí như sau:

Hướng dẫn màu dây điện Adsun TMS-T89

phụ kiện định vị Adsun TMS-T89

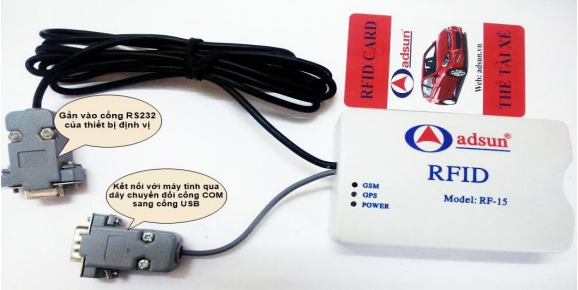

Đầu đọc thẻ nhận dạng lái xe RF15:

Đầu đọc thẻ RF15 được đặt ở vị trí thuận tiện cho lái xe thực hiện thao tác đăng nhập và đăng xuất bằng thẻ RFID.

Đầu đọc thẻ RF15 có 2 đầu nối, một đầu nối kết nối với cổng RS232 trên thiết bị TBGSHT, đầu nối còn lại để kết nối máy tính khi cần trích xuất dữ liệu từ TBGSHT.

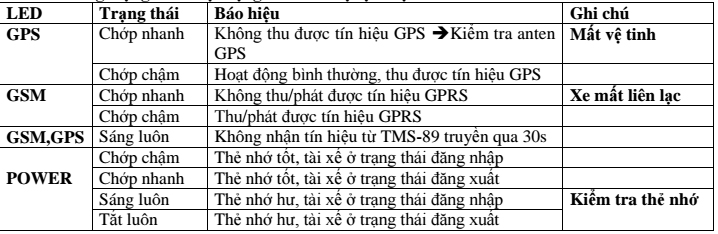

Bảng trạng thái hoạt động của thiết bị định vị

Tín hiệu đèn định vị Adsun TMS-T89
